　　MAX200-MAX213 是一系列由 Maxim Integrated(現為 Analog Devices 的一部分)生產的 +5V 供電的 RS-232 和 V.28 收發器，具有集成的電荷泵電路，能夠在單電源供電下工作。

　　產品概述

　　電源要求：支持單電源供電，工作電壓為 +5V 或 +9.0V 至 +13.2V(部分型號)。

　　集成電荷泵：無需雙極性 ±12V 電源，簡化了電路設計。

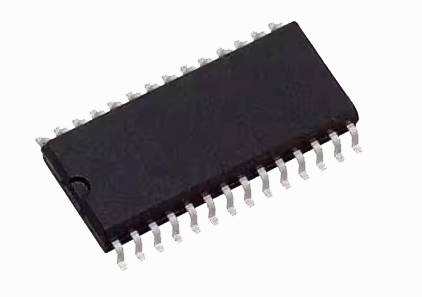

　　封裝類型：提供多種封裝選項，包括 14 引腳、16 引腳、20 引腳、24 引腳和 28 引腳的 DIP、SO、SSOP 等封裝。

　　外部電容：部分型號(如 MAX203、MAX205)不需要外部電容，進一步節省電路板空間。

　　功能特點

　　節省電路板空間：

　　集成電荷泵電路，無需外部雙極性電源。

　　部分型號(如 MAX203、MAX205)無需外部電容。

　　24 引腳 SSOP 封裝相比傳統 SO 封裝可節省多達 40% 的空間。

　　低功耗：

　　提供 5μW 的關斷模式(MAX200、MAX205、MAX206、MAX211)，顯著降低功耗，延長電池運行時間。

　　MAX213 提供 75μW 的響鈴指示監控，帶有兩個有源接收器。

　　兼容性：

　　符合 EIA/TIA-232E 和 V.28 標準。

　　驅動器輸出電壓擺幅在 ±5V 至 ±8V 之間，接收器輸入閾值為 ±0.8V 至 ±2.4V。

　　高數據速率：支持高達 120kbps 的數據速率。

　　高可靠性：

　　接收器輸入具有 ±30V 的過壓保護。

　　發射器輸出具有 ±100mA 的短路保護。

　　應用場景

　　便攜式設備：如手持設備、便攜式診斷設備等，適合需要低功耗和節省空間的應用。

　　工業控制設備：適用于需要可靠串行通信的工業環境。

　　通信設備：用于需要符合 RS-232 標準的串行通信接口。

　　選型指南
